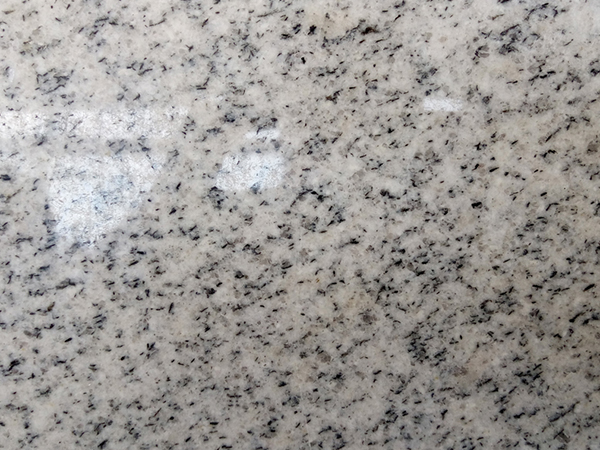

山东白麻石材作为一种优质的天然花岗岩，因其美观的纹理和较高的硬度，在建筑装饰领域得到了广泛应用。而准确测试其抗压强度，对于确保石材在实际使用中的安全性和稳定性至关重要。以下是山东白麻石材抗压强度测试的详细步骤和要点。
       一、试样制备
       从山东白麻石材中切割出符合标准要求的试样，试样通常为立方体或圆柱体，尺寸根据标准规定，常见的尺寸为50mm×50mm×50mm或70mm×70mm×70mm。试样的表面应平整，无明显缺陷，以确保测试结果的准确性。
       二、试样处理
       试样在测试前需要进行干燥或水饱和处理。干燥处理是将试样在105℃±5℃的烘箱中干燥至恒重；水饱和处理是将试样浸泡在水中至恒重，通常浸泡时间为48小时。这一步骤是为了模拟石材在不同使用环境下的状态，从而更全面地评估其抗压性能。
       三、试验设备
       抗压强度测试需要使用压力试验机，设备应具有足够的量程和精度，能够准确记录试样在压缩过程中的载荷和变形。选择合适的试验设备是确保测试结果可靠的关键因素之一。

       四、试验步骤
       将试样放置在压力试验机的下压板上，确保试样与压板接触面平整。然后以恒定的加载速率（通常为0.5MPa/s至1.0MPa/s）对试样施加压力，直至试样破坏。在此过程中，需要仔细观察试样的受力情况，并记录试样破坏时的载荷。
       五、结果评定
       根据标准要求，山东白麻石材的抗压强度应符合相应的技术指标。通常，花岗岩类石材的抗压强度要求在100MPa以上，具体数值根据石材的品种和应用场合有所不同。如果测试结果低于标准要求，则说明该批次石材可能存在问题，需要进一步检查或更换。
       六、影响抗压强度的因素
       东白麻石材的抗压强度受多种因素影响，主要包括矿物成分、结构构造、含水率和冻融循环。矿物成分中石英含量越高，抗压强度通常越大；颗粒均匀、结构致密的石材抗压强度较高；水饱和状态下的石材抗压强度通常低于干燥状态下的抗压强度；经过多次冻融循环后，石材的抗压强度可能会下降。因此，在测试过程中，需要综合考虑这些因素，以全面评估石材的抗压性能。
       山东白麻石材的抗压强度测试是评估其物理性能的重要环节，相关测试标准为石材的生产、加工和应用提供了科学依据。通过标准化的测试方法和严格的质量控制，可以确保山东白麻石材在实际应用中的安全性和耐久性。在实际操作中，应严格按照相关标准进行试样制备、试验设备选择和结果评定，确保测试数据的准确性和可靠性。
